Podrobný popis produktu
oválný obal zvlněný
Standardní materiály výplně
| materiál výplně | teplota [°C] | pH | aplikace |
| Expandovaný grafit | -200 +550 | 0 - 14 | agresivní prostředí |
| CSF | -40 +250 | 0 - 14 | agresivní prostředí |
| Keramika | -200 +1100 | vysoké teploty |
Standardní materiály obalu
| materiál kovu | ASTM | EN 10027-1 | EN 10027-2 | BS | ČSN | teplota [°C] | tvrdost [HB] |
| uhlíková ocel | 238-C | RSt. 37.2 CS | 1.0038 | D/40B | 11 375 | -40 +500 | 100 - 200 |
| nízkouhlíková ocel | - | M2 / ARMCO | 1.1003 | S / LCS | - | -60 +500 | 90 - 110 |
| nerez ocel | 304 | X5CrNi 18 10 | 1.4301 | 304S 15/16/31 | 17 240 | -250 +550 | 130 - 180 |
| nerez ocel | 304L | X2CrNi 19 11 | 1.4306 | 304 S11 | 17 249 | -270 +550 | 130 - 170 |
| nerez ocel | 309 | X15CrNiSi 20 12 | 1.4828 | 309 S24 | 17 251 | -110 +1000 | 130 - 220 |
| nerez ocel | 316 | X5CrNiMo 17 12 2 | 1.4401 | 316 S31/33 | 17 346 | -200 +550 | 130 - 190 |
| nerez ocel | 316L | X2CrNiMo 18 14 3 | 1.4404 | 316 S11/13 | 17 349 | -200 +550 | 120 - 170 |
| nerez ocel | 316Ti | X6CrNiMoTi 17 12 2 | 1.4571 | 320 S31 | 17 348 | -270 +550 | 130 - 190 |
| nerez ocel | 321 | X6CrNiTi 18 10 | 1.4541 | 321 S12/49/87 | 17 247 | -270 +550 | 130 - 190 |
| monel 400 | Alloy 400 | 2.4360 | |||||
| měď | CU | 2.0090 | měď | ||||
| mosaz | MS 63 | 2.0321 | |||||
| titan | B348 Gr. 1 | 3.7025 | titan |

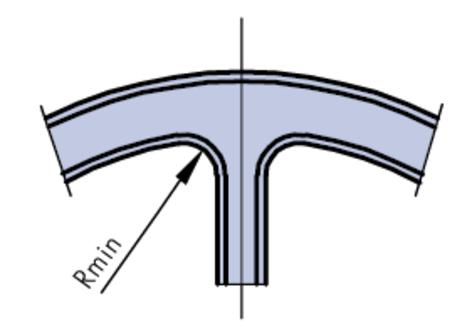

Profily s integrovanými - pevnými příčkami
Obvykle jsou obalovaná těsnění kovových pro tepelné výměníky vyrobena se zabudovanými přepážkami. Hodnoty příslušného poloměru pro nejčastěji používané kovy a slitiny jsou uvedeny v tabulce. Je-li poloměr menší než Rmin, může se materiál rozlomit, což snižuje těsnicí vlastnosti těsnění.
| Materiál kovu | R min. |
| měď | 8,0 mm |
| uhlíková ocel | 8,0 mm |
| mosaz, monel | 10,0 mm |
| nerezová ocel | 10,0 mm |

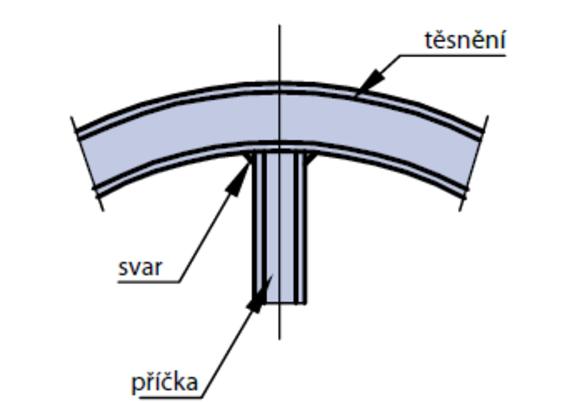

Profily s přivařenými příčkami
Obalovaná těsnění se svařenými přepážkami eliminovala jeden z největších problémů profilu s integrovanými příčkami, což jsou možné praskliny v poloměru ohybu. Kruhová část těsnění má vynikající těsnost a snižuje únik media do životního prostředí. Příčky, které utěsňují kanály mezi žebry výměníku tepla, jsou přivařeny k bodu na obou koncích přepážky pomocí technologií TIG nebo plazmového svařování.
Doporučené měrné tlaky DJ pro profil DJG 1 – nerez ocel + EG/[MPa/při teplotě 20°C]/
| materiál vrstev | min. - opt. - max. |
| expandovaný grafit | 80 - 110 - 180 |
| PTFE | 80 - 120 - 190 |
| keramika | 75 - 110 - 180 |
Obalovaná těsnění by měla být namontována tak, aby byla zajištěna těsnost spojení v následujícím rozsahu.
Doporučené koeficienty
| materiál kovu | m | Y [MPa] |
| měď měkká, mosaz | 3.50 | 6500 |
| uhlíková ocel, Armco | 3.75 | 7600 |
| monel | 3.50 | 8000 |
| nerezová ocel | 3.75 | 9000 |

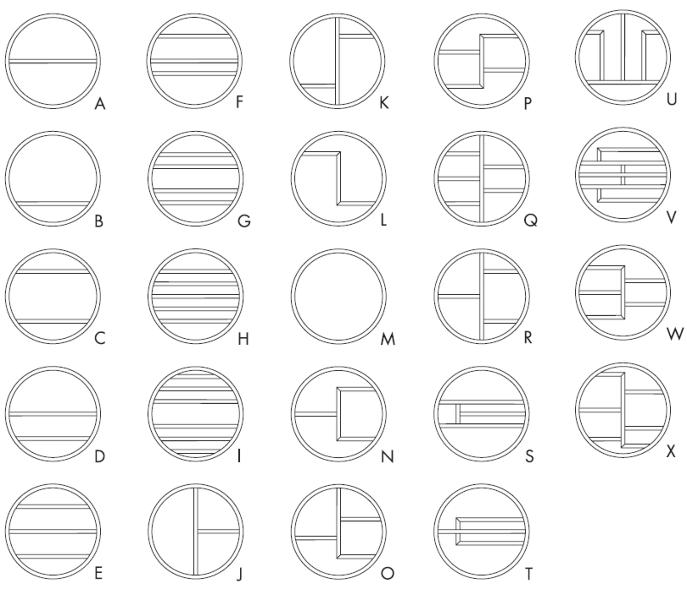

Standardní tvarové profily
Standardní rozměry obalovaného těsnění dle:
- normy ASME/ANSI B16.5
- normy ASME B16.47 série A
- jako nestandard
- s vnitřními příčkami dle požadavku zákazníka
